系統介紹：

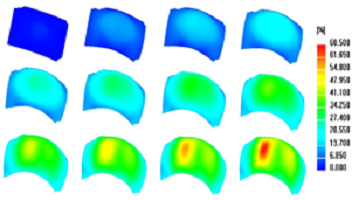

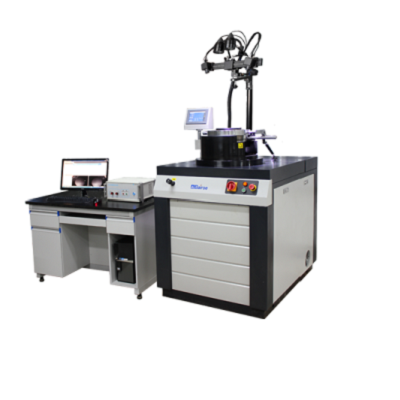

        系統結合數字圖像相關技術（DIC）與雙目立體視覺技術，配合自研杯突試驗機自動采集杯突試驗時板料變形的序列視頻圖像，通過追蹤物體表面的散斑圖像，實現板料成形過程中表面三維坐標、位移及應變的動態測量，經進一步擬合計算建立板料成形極限曲線（FLD/FLC）。具有便攜，速度快，精度高，易操作等特點?？蓮V泛的應用于高?？蒲屑捌渌芯繖C(jī)構的金屬薄板的成形性能、塑性極限、延展性等工藝性試驗，為研究分析及設計優化提供了有力依據。

系統用途:

        高強度鋼板熱沖壓、鋁鎂合金溫成形等的成形性能研究和分析

        材料各向異性性、塑性極限、高溫下的板材力學性能等研究

        薄板及板材成形過程實時可視化監測

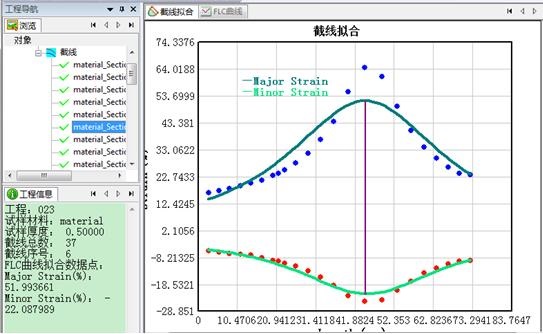

        板料成形極限FLD/FLC曲線實時測定

        沖壓工藝優化

        有限元分析（FEA）驗證、板料成形理論研究及驗證

系統特點：

        攻克了板料成形塑形變形的高溫下應變場的在線測量難題

        解決了高溫900℃下沖壓模具的損壞難題

        實現了大尺寸板料（直徑>100mm）的沖壓實驗

        為有限元數值模擬提供準確建模參數和模擬驗證

        板料變形全場動態應變檢測，適用于任何材料

        不同的配置，可分別針對冷壓、熱壓成形測量

        測量結果三維顯示

        快速、簡單、高精度的系統標定

        應變測量范圍：從最小0.01%到大于1000%的范圍

        靈活易用的觸發功能, 采集頻率自由調節

        多線程運算，計算速度更快

        最大實驗力300KN，最大沖頭直徑105mm

        定深沖壓、定荷沖壓、限位保護、過載保護功能

性能指標：

系統指標                            性能參數

可試板材厚度                 金屬板0.2~4 mm

板材最大寬度                 180 mm

杯突示值誤差                 ±0.01 mm

杯突測量分辨力             0.001 mm

沖壓力                             300 kN

沖壓力有效測量范圍     6kN~300kN

沖壓力示值誤差             ±1%

沖頭行程                         120 mm

沖壓速度                         0.01~130mm/min

最大夾緊力                     300kN

夾緊力相對誤差            ±2%

夾緊活塞行程                38mm

應變測量范圍                0.01%~1000%
