位移是結構在荷載作用下的重要反應，不僅可以了解結構的剛度及其變化情況，還可以區分結構的彈性和非彈性性質，是結構計算和性能評定的重要依據。

      土木實驗中經常需要進行多測點位移測量，傳統的測試設備包括位移計、傳感器等，主要是接觸式測量，需要將測試傳感器預埋固定在所測結構上，這給實際應用帶來許多安裝困難。例如：目前大型地震模擬臺試驗中，高聳結構位移測試的技術難點在于位移傳感器安裝困難，一般采用在安裝加速度傳感器，在數據處理時，通過二次積分得到位移，但是數值積分過程涉及到積分算法選取及濾波頻率選取等人為主觀因素，因此，數值積分誤差較大。其次，傳統測試方法在需要進行多點測量的時候，耗時耗力費用高。最后，傳統測試方法對某點做三維位移采集時，難度較大。

      隨著數字散斑測量及光學測量技術的發展， 基于這兩個技術研發的西安交通大學非接觸式三維動態變形測量系統XTDA，在結構位移測量中的應用越來越廣。 用非接觸性動態位移測試方法直接測量結構的位移，消除了傳統測試方法的誤差。在混凝土結構載荷過程中變形測量、橋梁模型振動情況測量、建筑物地震模擬實驗測量、鋼結構關鍵點測量等方面，XTDA系統發揮著越來越多的作用。

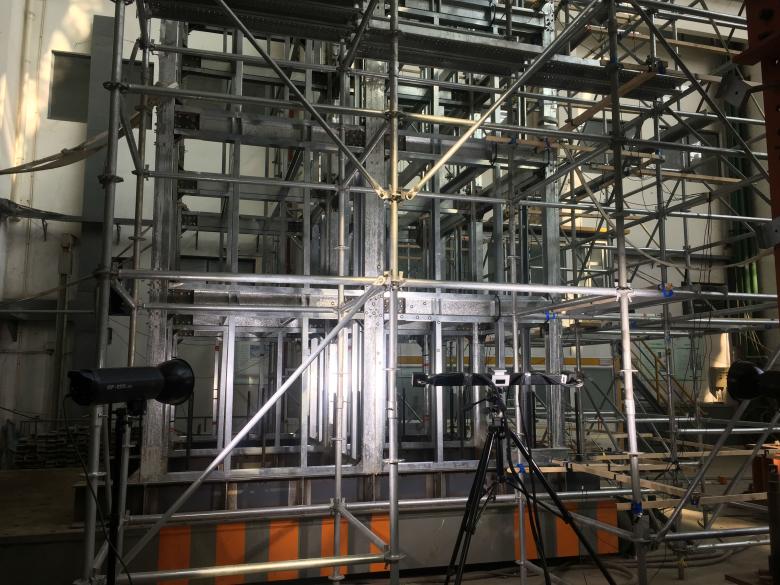

      近二三十年來，大型鋼結構在國內外場館類公用建筑中應用越來越廣泛，其跨度大，造型新穎，深受大眾歡迎。大型鋼結構施工中應力與變形隨施工進展發生變化，且與使用狀態相差較大。為了確保工程施工及使用都安全，且竣工后達到設計的形態要求，大型鋼結構的設計中必須對施工全過程進行模擬分析。通過施工過程的模擬計算分析，為設計與施工跟蹤監測提供理論依據，為施工方案的選擇提供更加科學的方法。 這其中，XTDA對于鋼結構的位移測量發揮著重要的作用。

XTDA系統常規應用范圍

1、實時測量物體變形、運動和振動的三維信息

2、驗證理論研究和數字仿真的結果

3、載荷實驗、蠕變實驗和疲勞實驗（復雜機構和彈性零件）

4、用于汽車噪聲、震動和顛簸條件的測試

5、汽車碰撞試驗的動態視頻測量

6、測量相對運動

7、風力葉片振動測量

8、焊接變形測量

9、模態分析、風洞實驗

土木實驗中，三維結構實驗對測量?jī)x器有以下要求：

（1）儀器自重要輕，不應該影響結構的工作——XTDA的特制標記點非常輕，完全不影響結構工作。

（2）具有合適的靈敏度和量程——XTDA靈敏度0.01pixel（可近似理解為0.01mm），量程可定制。

（3）安裝使用方便，穩定性好，抗干擾能力強——XTDA非接觸測量，使用方便，穩定性高，抗干擾能力強。

（4）價廉耐用，可重復使用——XTDA價格根據實驗難度不同而不同，可以不斷重復使用。

（5）多功能，多用途——XTDA可增加模塊，進行全場應變測量、FLC測量等多種測量。

以上對比，說明XTDA系統完全滿足三維結構實驗的要求，在土木的結構實驗中，可以發揮重要的作用。

相關儀器采購、合作及定制，可聯系18051110336.
