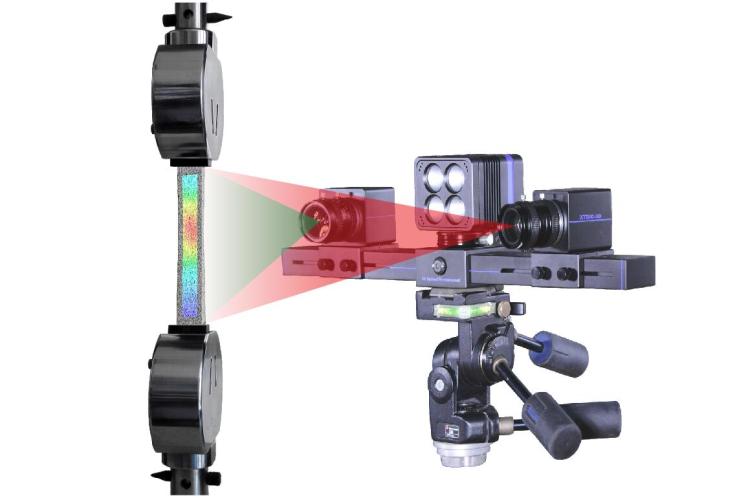

數字散斑應變測量分析系統系統結合數字圖像相關技術(DIC)與雙目立體視覺技術，通過追蹤物體表面的散斑圖像，實現變形過程中物體表面的三維坐標、位移及應變的測量，具有便攜，速度快，精度高、易操作等特點。與雙目體式顯微鏡技術結合,實現微小物體變形過程中物體表面的三維坐標、位移及應變的測量。

應用范圍

1、應變計算、強度評估、組件尺寸測量、非線性變化的檢測

2、先進材料（CFRP、木材、內含PE的纖維、金屬泡沫、橡膠等）

3、零部件試驗（測量位移、應變）

4、材料試驗（楊氏模量、泊松比、彈塑性的參數性能）

5、生物力學（骨骼、肌肉、血管等）

6、微觀形貌、應變分析（微米級、納米級）

7、斷裂力學性能

8、有限元分析（FEA）驗證

9、三維全場振動分析

10、高速變形測量

11、動態應變測量，如疲勞試驗

12、諧振、沖擊和噪聲激勵

13、蠕變和老化過程的特性分析

14、成形極限曲線FLC測定

15、各種各向同性和各向異性材料變形特性

功能特色

系統技術先進：國內首個自主研發的數字圖像相關法三維變形測量系統；自主知識產權的核心算法，技術指標達到國外先進水平。

系統應用范圍廣：可用于機械、材料、力學、建筑、土木等多個學科的科學研究與工程測量中，適用于大部分材料，實時獲得被測物全場三維坐標、位移、應變數據。

系統配置靈活：支持幾毫米到幾米的測量幅面；支持百萬至千萬像素相機，支持低速到高速相機，支持千兆網和Camera Link等多種相機接口；支持任意數目相機的同時標定，支持外部圖像標定，。

系統兼容性強：同時兼容單相機二維測量和多相機三維測量；兼容32位、64位系統。

輔助功能強大：具備圓形標志點動態變形測量功能；具備剛體物體運動軌跡姿態測量功能。

擴展接口豐富：具備萬能試驗機接口，實時采集試驗機的力、位移等信號；具備杯突實驗機接口，可以測量材料的FLC曲線；具備體式顯微鏡接口，可以實現微小型物體的三維全場變形應變檢測；支持多相機組同步測量，可以同步測量多個區域的變形應變；系統具備多路A/D輸入、多路D/A輸出、多路開關量輸入和輸出，并可靈活進行擴展。

主要應用

在材料力學性能測量方面

DIC已成功應用于各種復雜材料的力學性能測試中。如火箭發動劑固體燃料、橡膠、光纖、壓電薄膜、復合材料以及木材、巖石、土方等天然材料的力學性能的檢測中。值得注意的是，DIC被廣泛應用于破壞力學研究中，包括裂紋尖端應變場測量、裂紋尖端張開位移測量以及高溫下裂紋尖端應變場測量等。

在細觀力學測量方面

借助于掃描電子顯微鏡(SEM)、掃描隧道電子顯微鏡(STEM)以及原子力顯微鏡(AFM)，DIC被越來越多地應用于細觀力學測量。最近，數字散斑相關方法還被應用于物體表面粗糙度的測量中。

在損傷與破壞檢測方面

DIC被應用于多種復雜材料，如巖石、炸藥材料的破壞檢測中。DIC還被應用于一些特殊器件，如陶瓷電容器、電子器件，電子封裝的無損檢測研究中。

在生物力學測量方面

DIC被應用于測量手術復位后肱骨頭在內旋轉及前屈運動下大小結節的相對位移量，以及頸椎內固定器對人體頸椎運動生物力學性能的影響等。

對于大中專院校的研究教學應用

本系統開展各種軟組織、金屬及復合材料性能測試、力學性能測試分析、有限元分析驗證等研究和教學實驗，具有大至2000%應變測量范圍，并可以實時計算、實現動態全場的應變變形測量。在土木工程的相關研究中，如四點彎試件、半圓弧試件、懸臂梁實驗，對應完整實驗設計方案，以非接觸式的方式提升研究手段，提高研究能力。亦可為學生提供可視化的教學工具，讓學生的基礎學習課程變得直觀和可視，使復雜問題簡單化、抽象問題直觀化、隱蔽問題可視化。

部分案例

（1）材料實驗

利用XTDIC系統測量鋼件、鋁件在單向及雙向拉伸過程中材料的三維全場變形和應變。

（2）復合材料大變形拉伸實驗

變形前試件的有效區域的尺寸為70×18×4mm。對比試件變形前后的尺寸變化可以發現，試件的中間區域發生了不小于400%的大變形。

（3）泡沫材料大變形壓縮實驗

變形前后泡沫的厚度由30mm減至12mm，平均壓縮量約為60%。

（4）鈦合金試件壓縮變形實驗

對于氧化處理的鈦合金試件，高5mm，直徑3mm。使用萬能材料試驗機進行壓縮，同時使用XTDIC系統測量試件在變形過程中各個狀態下的應變場信息。

（5）木材變形測量實驗

         1.通過壓縮實驗獲取木材的楊氏模量和泊松比 2.通過彎曲實驗獲得木材在彎曲變形時的變形場信息。

（6）裂縫生長實驗

XTDIC非常適合于材料斷裂力學研究。系統提供的全場應變分布，裂紋增長路徑可以分析計算材料的斷裂特性參數。

（7）車車橋加載變形實驗

近年來，利用室內試驗設備, 通過車橋的模擬加載進行可靠性試驗, 越來越受到各大汽車和車橋制造廠的重視。本項目將XTDIC用于某車橋廠的卡車車橋模擬加載試驗的變形測量中，取得了良好的效果。

      （8）金屬薄板焊接實驗

該項目將XTDIC系統用于金屬薄板焊接時產生的高溫變形的測量。實驗結果表明：與傳統方法相比，XTDIC系統可以更全面、更直觀、更高效地測量金屬薄板焊接過程中的表面三維變形和應變場，且精度較高，為研究焊接變形規律提供一種有效手段。

（9）有限元分析（FEA）驗證

在固體力學、實驗力學領域，有限元模擬可以在一定程度上代替實驗手段,但由于單元劃分、形函數的選取、迭代參數的選定和材料模型的建立,正確的初值和邊界條件以及適當準則判據的選擇都會對模擬的精度和結果產生重要的影響。因此，很有必要對有限元分析（FEA）結果進行驗證。本實驗采用XTDIC數字圖像相關系統，不僅實現了有限元分析的驗證，而且所得的測量結果還可以進一步指導FEA。

（10）沙土變形測量

沙土的變形特性是土木工程學科的研究重點，由于傳統的測量方法和測試手段的限制，無法方便測量。本實驗采用XTDIC數字圖像相關系統應用于傳統的沙土試驗中，實現沙土表面位移、應變等變形信息的同步測量，克服了傳統測量方法的不足。沙土由透明的器皿盛放，可通過上部的壓頭對其進行壓縮。

（11）疲勞實驗

疲勞實驗頻率：0.2HZ    最大應變：1%個應變   相機采集速速：2HZ     試件材料：鈦，直徑10mm
